航空插头高低温度冲击试验流程

目的

确定航空插头暴露在模拟的贮藏运输及使用过程中可能发生的最恶劣条件的极限高温极限低温时以及暴露在极限高低温交替的热冲击时的耐受能力

试验设备

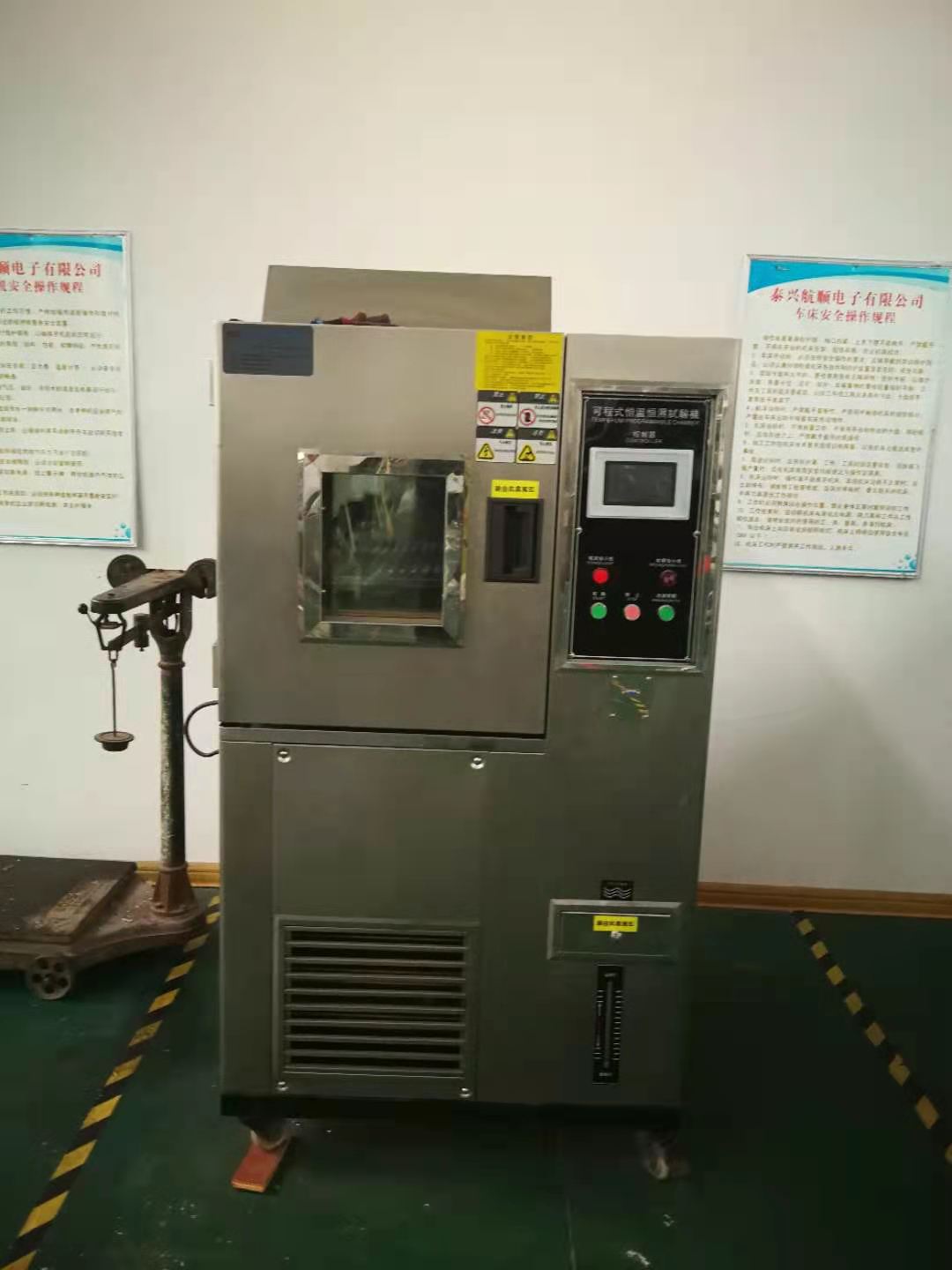

试验箱第一步和第三步的极限温度条件应采用单独的试验箱两个冷和热箱的空气温度靠箱内空气的循环和热及冷箱的足够的热容量来维持在各自的极限温度上这样当试验样品放入相应的试验箱内 2min 环境温度应达到规定的温度

试验航空插头样品

试验航空插头样品及夹具试验航空插头样品应包括自由端航空插头固定航空插头或按规定插合好的航空插头除非另有规定在试验之前试验过程中以及试验后部应该带有航空插头导线及密封塞等组装好的试验样品导线应有足够的连续长度以便在试验航空插头与试验设备之间进行互连如果可以规定未带有通常的连接帽装置的航空插头 应采用合适的夹具以便将它保持在模拟的插合状态夹具应做得尽量轻巧以减少散热片 的效应 否则会降低热冲击的严酷度试验航空插头样品接线前要测定重量

试验航空插头程序

初始及最后测量在第一次循环之前和最后一次循环完成立时应进行规定的测量但失效数应以最后一次循环后试验样品在室内环境温度下恢复到热稳定后进行规定的测量为依据

测定试验航空插头样品重量

在循环之前应测定要试验的航空插头组装件插合的如适用的综合重量其重量应包括航空插头的接触件密封套接在航空插头上的附件及其外壳内的任何导线也需要测定使航空插头处于插合状态所采用的任何夹具的重量试验航空插头样品的质量等于插合组装件和加在航空插头上的固定夹具的总重量

航空插头循环次数

放置试验航空插头样品的位置不能明显地阻碍气流在试验航空插头样品周围的流动当要求特殊安装时应给以规定然后试验航空插头样品应按承受规定的试验条件前 5 次循环应连续进行 5 次循环后任何一次完整的循环完成后可以停止试验在重新开始试验之前允许试验航空插头样品恢复到室内环境温度一次完整的循环应由有关试验条件的 1 至 4 步组成当试验航空插头样品从一个试验箱转移到另一箱时应不承受强制循环气流的作用对试验航空插头作品直接的热传导要尽量减少

航空插头暴露时间

根据试验航空插头样品的重量.在温度极限值时暴露的时间及试验的持续时间给出统一规定这使连接器在试验箱内的温度达到热平衡所需的试验时间最短5 细则在引用本方法时应规定下列细则

a.试验航空插头的插合和非插合状态 试验航空插头样品的组装 更多详情请咨询：http://www.txhangshun.com
